详细说明:
主要用途
电波暗室主要模拟开阔场地,用于辐射无线电骚扰(EMI)和辐射敏感度(EMS)测量
电波暗室性能指标
(一)主要性能指标
归一化场地衰减±4dB,场地均匀性0〜6dB,复合GJB2926-97标准
(二)屏蔽室屏蔽性能
磁场 | 14KHz≥75dB/150KHz≥ 100dB |
电场 | 200KHz~50MHz≥ 110dB |
平面波 | 50MHz~1GHz≥ 100dB |
微波 | 1GHz~10GHz≥ 100dB/10GHz~18GHz≥ 90dB |
(三)吸波材料反射损耗:
30MHz〜18GHz≥15dB
结构组成
(一)屏蔽室

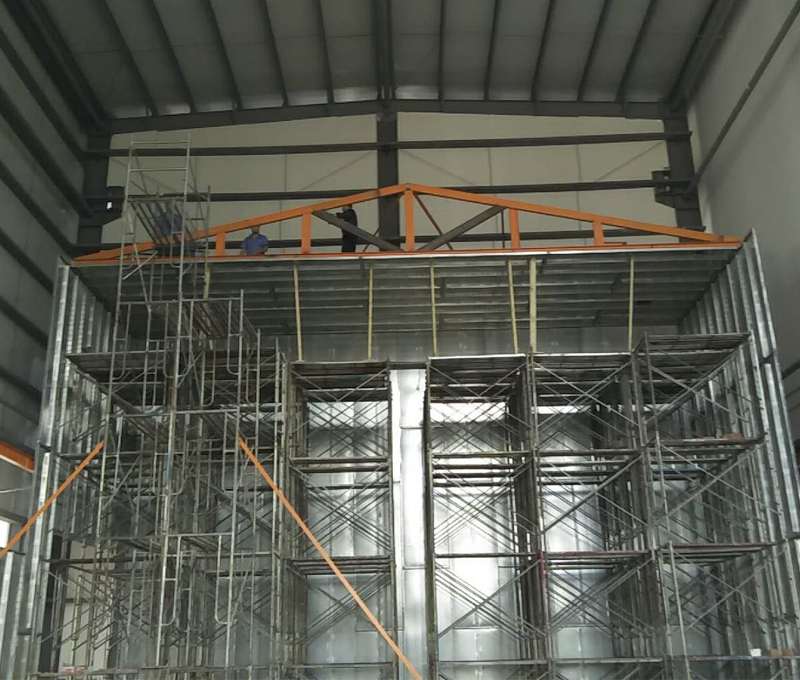

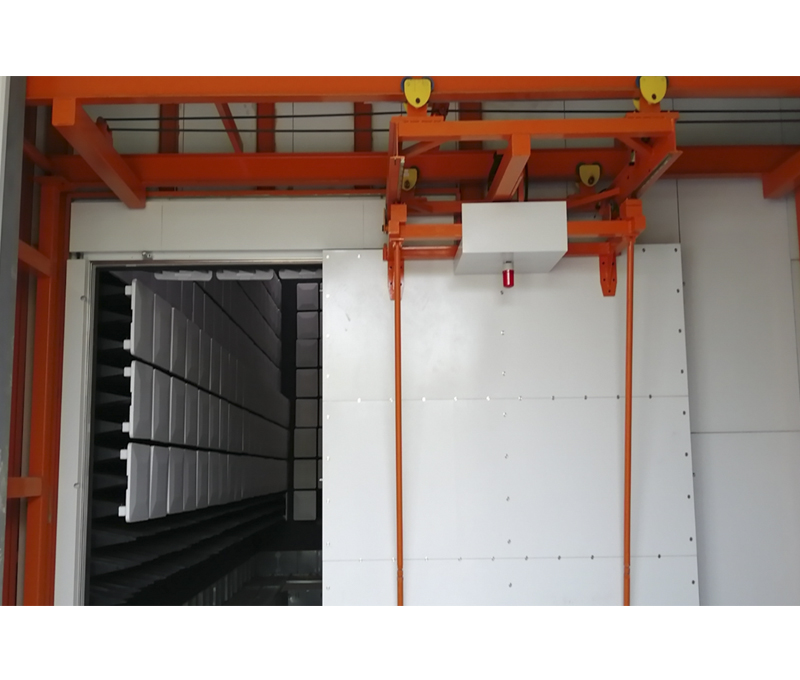

屏蔽室有屏蔽壳体、屏蔽门、通风波导窗及各类电源滤波器等组成。根据用户要求,屏蔽壳体采用焊接式或组装式结构均可。

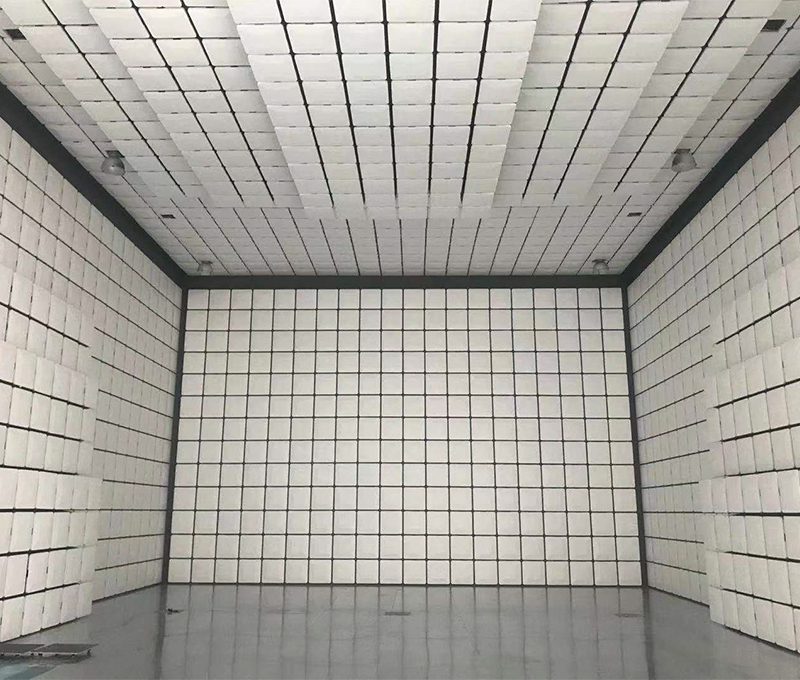

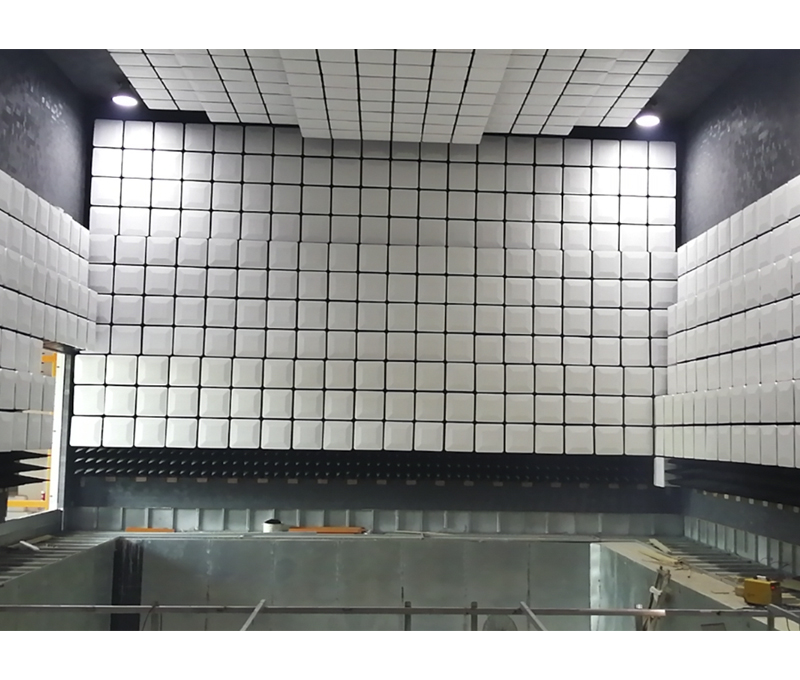

(二)吸波材料:
1、单层铁氧体片:工作频率范围30MHz〜1000MHz
2、锥形含碳海绵吸波材料是由聚氨酯泡沫塑料在碳胶溶液中渗透而成,具有较好的阻燃特性。
(三)其它:
主要有信号传输板、转台、天线、监控系统等。
产品规格
电波暗室的尺寸和射频吸波材料的选用主要由受试设备(EUT)的外形尺寸和测试要求确定,分为1米法、3米法、10米法暗室。根据具体使用要求还可定制各种非标暗室。
