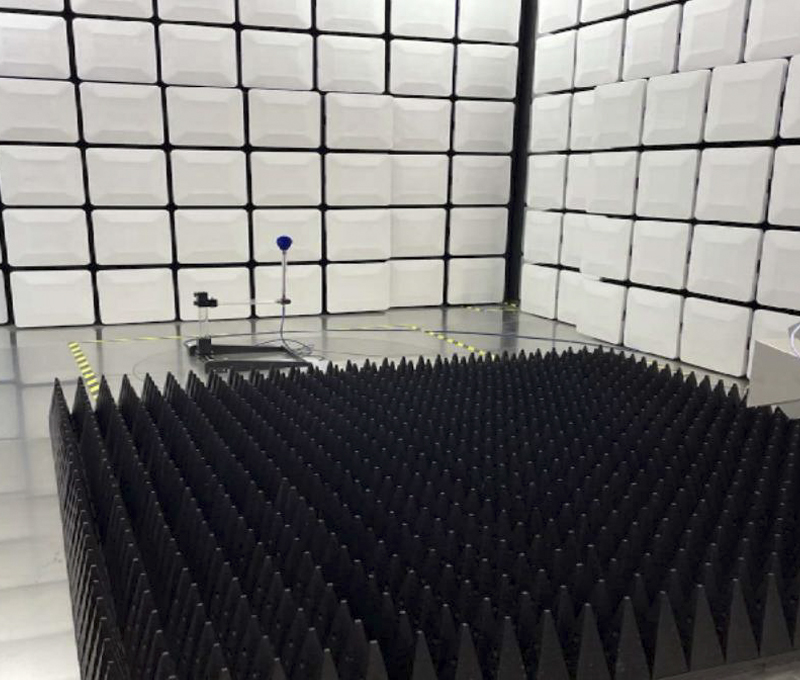

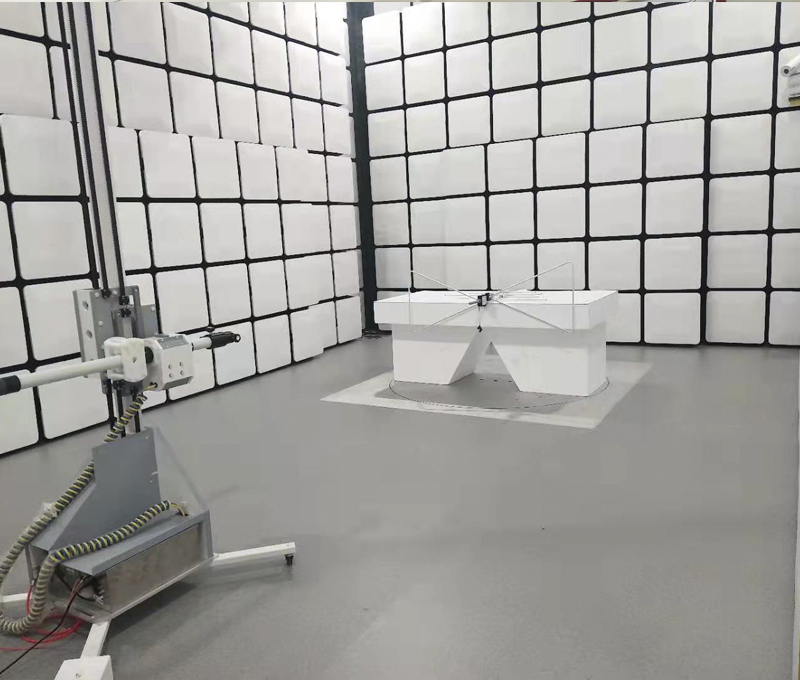

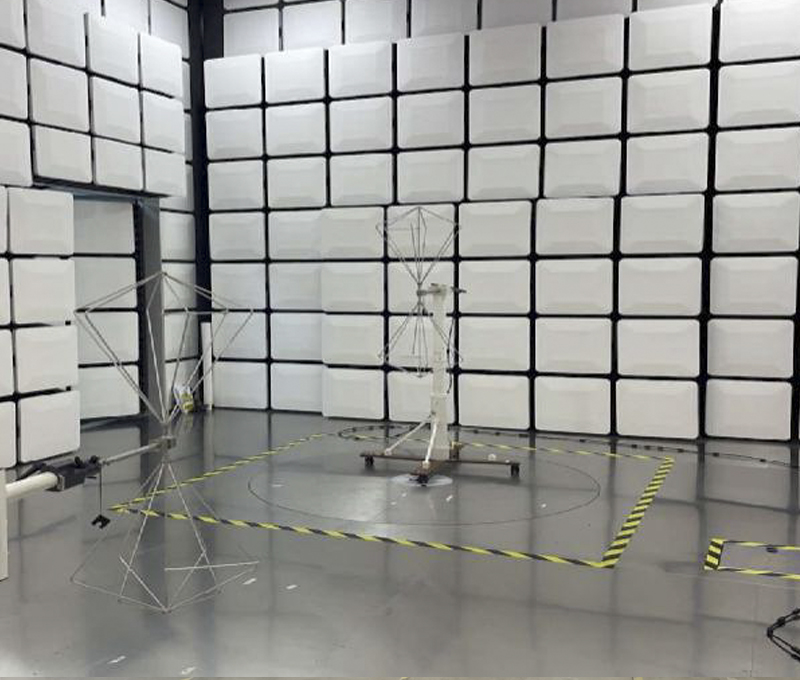

一、5米法半电波暗室介绍

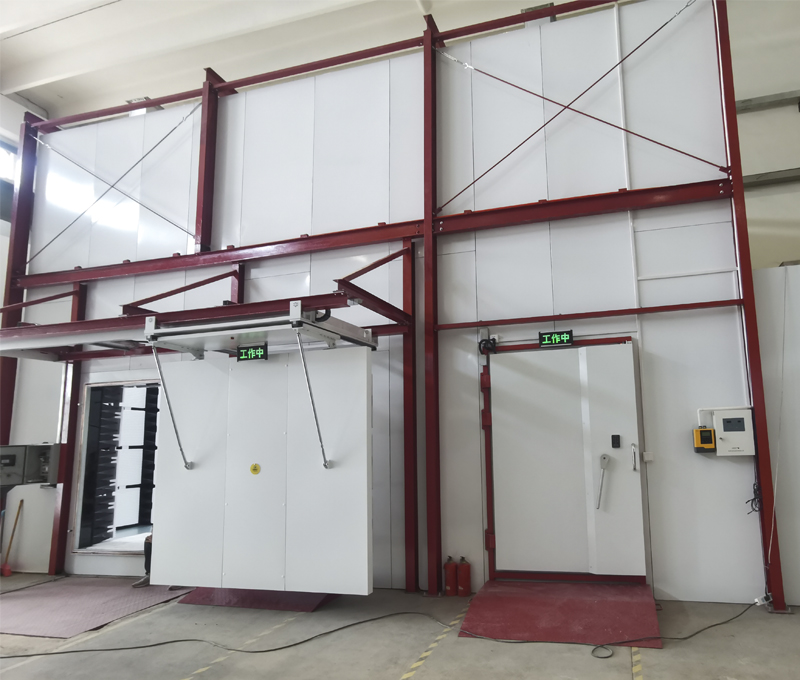

5m测试距离设计的半电波暗室,主要由5米法主暗室、操作控制室和功放室组成(可配置传导测试室),用于3m距离的辐射抗扰度测试和5m或者3m距离的辐射发射的符合性测试。5m法电波暗室主要是为了解决大尺寸电子产品的测试要求,在确保3m法全部功能的基础上,将静区可扩大***3m直径或者更大,可广泛应用于IT产品,家用电器,医疗器械,汽车零部件,小型军工电子产品,工业电子用品,通信领域等电磁兼容测试。加配特殊接口后可以进行特殊产品的测试,如水表,燃气表,电能表等。
二、主要性能
l 辐射抗扰度测试:符合IEC/EN61000-4-3等标准的要求。
l 辐射发射测试:符合EN50022、EN50147-2、GJB151A和GJB152A等标准要求。
l 静区尺寸:3米直径2米高度的圆柱体内屏蔽效能:满足标准EN50147-1或者更优归一化场地衰减(NSA):在30MHz1GHz内按CISPR16-1-4和ANSIC63.4标准满足±3.5dB,±3.0dB,±2.5dB等可供选择
l 场强均匀性(FU):按IEC61000-4-3的要求进行测,在0~6dB内
l 场地电压驻波比(sVSWR)在1GHz-18GHz范围内按CISPR16-1-4标准不大于6dB背景噪声(Ambient Background Noise,称 ABN):比CISPR22标准规定的限值低10dB
三、产品规格
电波暗室的尺寸和射频吸波材料的选用主要由受试设备(EUT)的外形尺寸和测试要求确定,分为1米法、3米法、5m法、10米法暗室。根据具体使用要求还可定制各种非标暗室。
